2.21.2009

MUSDA ke 5 Tahun 2009 ORARI DAERAH JAWA TENGAH

Selamat Kepada
Bapak Drs.TIM HADI DHANUWIDJAJA
Atas Terpilihnya Menjadi Ketua ORARI DAERAH JAWA TENGAH Periode Tahun 2009 / 2014

Musyawarah Daerah ( MUSDA ) KE 5 ORARI DAERAH JAWA TENGAH Yang di laksanakan pada tanggal 21-22 pebruari 2009 yang bertempat di LPMP Provinsi Jawa Tengah Jl.Kyai mojo, srondol, Semarang

READ MORE - MUSDA ke 5 Tahun 2009 ORARI DAERAH JAWA TENGAH

12.08.2008

Data Sheet Final RF

Mengotak-atik jenis final akhir pada RF memang pekerjaan para tukang solder Sehingga kadang sampai lupa makan serta mandi itu sudah hal yang biasa Asal hasil experimentnya berhasil
Tentunya sudah tidak heran lagi kalau para tukang solder ini sering menggunakan waktu malam sebagai ajang experimentnya ,karena butuh waktu yang hening buat ngotak-atik Skema – skema yang di buatnya walau sekedar hobby


Di bawah ini adalah data sheet final beserta tutorialnya yang bisa anda download final
1.2SC1946A
2.2SC1971
3.2SC1972
4.2SC2630
5.2SC2694
6.2SC2782
7.BF990
8.ES1868
9.ES1869
10.LA7016


data
4301
4311

Demikianlah data sheet yang bisa saya suguhkan semoga bermanfaat bagi temen – teman membutuhkan Sampai di sini dulu dan kritik serta sarannya saya tunggu

73 bye bye – de yd2jnq-jepara
READ MORE - Data Sheet Final RF

11.22.2008

Membuat RF gain Radio IC 2N

Masih pada topic Radio Icom IC2N cuma kali ini saya tulis mengenahi cara

membuat RF gain pada radio ic2n ,RF gain sangatlah penting sekali apabila kita gunakan pada saat mengikuti lomba fox hunting,karena saat bertemu signal atau pancaran fox yang sangat besar maka kita harus mengurangi daya recief yang ada di radio kita, dan satu-satunya jalan yaitu menutup ricief radio  dengan RF Gain

untuk keperluan fox hunting RFgain harus di buat sebudeg mungkin supaya memudahkan mengetahui signal fox apabila sudah sangat dekat dengan pancaran fox
nah untuk teman-teman yang suka mengutak-atik electro cara membuat RFGain sangat gampang sekali dan sederhana banget ,yang perlu kita siapkan cuma potensio ukurannya dari 1kl – 5kl dan kabel skerm (kabel head tape recorder) dan setelah siap semua kita bongkar radionya lalu lihat gambar seperti yang di bawah ini :
rfgain 2n v,1
inti gambar di atas adalah memutus nilai R100 omh dan menjampernya dengan potensio yg mengarah ke kaki transistor K192 ,sebaiknya potensio di arahkan keluar menggunakan tambahan kabel namun jangan terlalu panjang kabelnya ,ini akan berpengaruh pada ricief radio

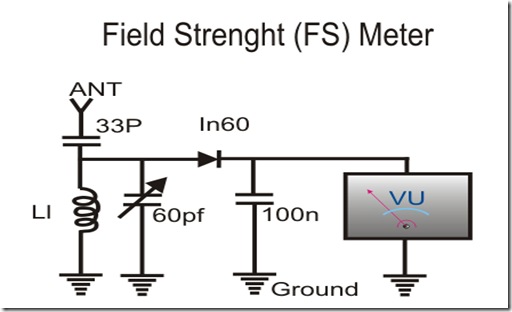

setelah semua beres tambahkan juga rankaian (FS) field strenght karena rangkaian ini sangat membantu sekali apa bila RF gain sudah tidak bisa di toleransi lagi karena terdapatkan signal / pacaran yang sangat besar sehingga radio harus di matikan dan secara automatis VU di ambil alih oleh (FS) karena FS bisa bekerja tanpa catu daya , rangkaian bisa di lihat di bawah ini :
field strenght
rangkaian di atas sangat efesien sekali dan sangat sederhana pada Ll : menggunakan kawat email 0,5 mm dan lilitan sebanyak 4 lilit koker 5mm renggang, gunakan jenis VU yang tidak memantul karena nanti akan meyulitkan anda. cukup sekian dulu uraian dari saya dan silahkan untuk memodifikasikan sendiri supaya terlihat lebih bagus lagi
dan terima kasih sekali kepada para senior-senior saya terutama YD2HYI Lokal Temanggung yang telah ikut andil dalam skema ini
nah selesai sudah semuanya selamat mencoba dan semoga sukses dan jangan lupa kritik serta sarannya saya tunggu  73 bye bye de YD2JNQ - JEPARA

Add to Technorati Favorites
READ MORE - Membuat RF gain Radio IC 2N

11.12.2008

Cara Membuat Antena Fox Hunting


Seperti nampak pada gambar di atas adalah cara yang sederhana membuat antena mini fox hunting dengan hasil yang  sangat bagus antena ini biasa di pergunakan para peserta fox jalan kaki jenis antena ini sangat efesien sekali dan cocok di medan apapun dan bisa di buat secara knok down biar bisa di lipat setelah di pakai antena ini di rancang khusus untuk menerima signal yang memancarkan beacon fox di mana beacon tersebut di taruh para pihak panitia peyelenggara
antena fox hunting
fox hunting untuk menguji kecermatan ,kecepatan dalam menemukan fox tersebut dalam waktu yang sangat di batasi oleh panitia peyelenggara

di dalam lomba tersebut para peserta banyak yang bingung saat signal yang di cari sudah di depan mata namun masih belum bisa menemukan radio yang memancarkan beacon fox , nah hal yang satu ini biasanya para peserta ada yang menggunakan filingnya untuk segera menemukan fox tersebut.
karena di indikator (signal meter) yang ada pada radio sudah mentok walaupun tanpa antena dan RF gain pada radio sudah di tutup rapat-rapat
hal ini perlu di perhatikan tentang bagaimana cara mengatasi kelemahan RF gain pada radio dan antenanya yang tidak bekerja saat signal semakin dekat tentunya harus mensething RF gain  yang ada di radio itu benar2  maximal supaya bisa mengetahui mana signal aslinya atau signal bayangan ada salah satu cara yang bisa menghambat signal fox yang semakin dekat namun belum bisa di temukan oleh para peserta fox hunting
yaitu menaruh rankaian pada antenenya dan di bikin seperti nampak pada gambar di bawah ini :

ATT
rangkaian ini di namakan VHF Step ATTENUATOR  singkat saja ATT rangkaian ini berfungsi mengurangi kepekaan penerimaan dan ingat jangan sekali-kali transmit apabila ATT aktif ,sebab impedancy
antena sangat besar sekali akibatnya RF terhambat oleh ATT dan bisa menimbulkan final rusak. rangkaian ini mempergunakan switch “ BAND SWITCH TV ” inti dari ATT adalah berfungsi untuk menghambat signal /RF masuk pada input antena radio , dan ATT kebalikanya ricief boster jadi nilai resistor bisa di rubah-rubah sesuai ke inginan agar ATT berfungsi sempurna sebaiknya ATT (bok ) terbuat dari logam dan ATT terbungkus ground nah !!! sangat sederhana sekali bukan ….. ?!!!!!
demikianlah yg bisa saya sampaikan melalui blog ini semoga bisa membantu teman-teman yang belum pernah membuatnya   de yd2jnq 73 bye bye dan jangan lupa kritik serta saranya saya tunggu
Add to Technorati Favorites
READ MORE - Cara Membuat Antena Fox Hunting

11.05.2008

Membuat signal meter Radio IC2N


Radio ini dari zaman mbah saya sampai sekarang masih selalu di gunakan oleh rekan2 amatir Indonesia ,karena bandel dan samping itu radio ini bisa di modifikasi sedemikian rupa misalnya bisa di pasang signal meter di buat duplex tak terhingga dan masih

banyak yang lainya karena jenis radio ini simple ,apabila rusak sangat mudah di perbaiki dan komponen gampang di cari di pasaran Radio ini boleh di kenal sebagai radio badak alias tahan banting dari segala medan dan Walau sangat kuno sekali namun masih banyak yang memakainya apalagi buat keperluan fox hunting kayaknya malah wajib menggunakan radio ini, dan di samping itu murah harganya dan mudah di cari di pasaran

Nah untuk membuat signal meter pada radio ini saya akan memberikan rangkian atau skema yang nantinya bisa anda bikin sendiri , nah kita bisa lihat pada gambar di bawah
Seperti ini :

Keterangan :
Transistor anda bisa menggunakan  c1815 atau sejenisnya
pin 5 sama pin 4 terletak pada ic recief  radio ic2n dengan seri MC3357
untuk kabel yg ke VU sebaiknya menggunakan yg coaxial atau kabel
skerem yg biasa di gunakan pada head tipe recorder Bila terjadi over signal pada jarum VU anda bisa menfilter dengan potensio10k .

Walau sangat Sederhana sekali namun bisa di gunakan layaknya kita  menggunakan signal pada Radio Kenwood TR9130 he he he he  tinggal di kasih RF gain saja sudah kayak TR9130 dan signal meter bisa anda set menurut selera anda Saya sarankan kalau memilih VU meter yg tidak bergoyang bila kena RF karena bila bergoyang kayak biduan dangdut he he he he…..
itu bisa sangat mengganggu anda bila ngasih repot ke lawan berkomunikasi kita Nah saya kira sampai disini dulu yg bisa saya sampaikan semoga sangat membantu


Baca juga di bawah ini tentang cara membuat :

Add to Technorati Favorites
READ MORE - Membuat signal meter Radio IC2N
